1、係統概述

ZKJ-100礦井低壓電網漏電保護監控係統是我公司總結多年傳統低壓控製成套設備的設計製造及服務經驗，參照國內外同類產品的先進技術，結合最新的控製理論，采用最新器材和最新工藝技術，自行、獨立設計開發、製造的新一代的集漏電保護，監視、測量、控製、通信、數據庫管理等功能於一身的麵向對象的、分層分布式的電站智能化監測、監控係統。該係統適用於1140KV以下電壓等級電站漏電保護監控係統自動化的需要，滿足礦山低壓電網自動化建設與改造的要求。

2、係統實現功能

2.1監控軟件特點

微機監控軟件采用Windows平台，起到人機界麵和數據庫管理的作用。負責收集全站的信息存入數據庫，並通過友好的人機界麵實現電站內就地監視、控製功能，是電站係統與運行人員和調度之間的接口。ZKJ-100礦井低壓電網漏電保護監控係統其主要特點如下：

1）、ZKJ-100礦井低壓電網漏電保護監控係統界麵循環顯示井下低壓電網網絡拓撲結構圖，當有故障發生時，鎖定發生故障的供電拓撲圖界麵，並發出音響、圖形閃爍報警信息。

2）、用戶能對各種漏電故障信息進行查詢、打印、刪除等相關的操作，能夠保留一年的漏電故障信息，並且能夠對經常發生漏電故障的支路進行統計。

3）、用戶能修改電源進線、母線段、各個饋出線支路的負荷性質。

4）、支持多用戶操作，設置一個最高權限管理員，管理員能增加、刪除用戶，能記錄不同用戶登錄信息和各種操作的記錄。

5）、能根據漏電保護裝置上傳的信息，實時顯示三相電網絕緣值大小及其故障信息。

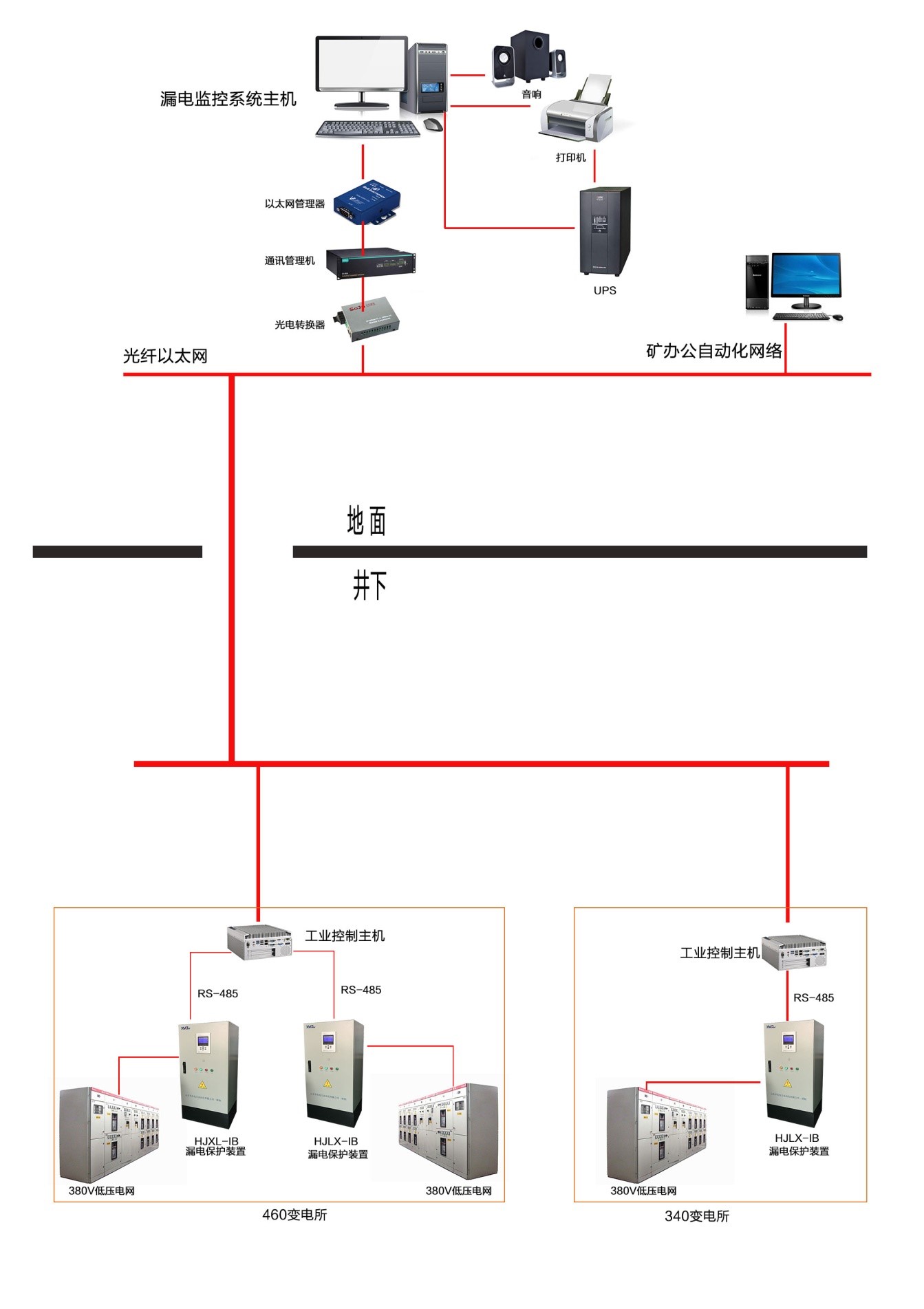

6）、通訊網絡采用總線拓撲結構，接口提供以太網、RS485、RS232等通訊方式，通訊介質采用雙絞線、光纖等，通過通信接口裝置實現遠方通信。

7）、報警處理

a.事故報警

事故狀態發生時，公用事故報警器將立即發出音響報警（報警音量可調），液晶畫麵上用顏色改變和閃爍表示該設備變位，同時屏幕顯示紅色報警條文，打印機打印報警條文，遠動終端設備向遠方控製中心發送報警信息。

事故報警通過手動或自動方式確認。每次確認一次報警，自動確認時間可調。報警一旦確認，聲音、閃光立即停止，報警條文顏色變色，聲音、閃爍停止，報警信息保存。

第一次事故報警發生階段，若發生第二次報警，可以同樣處理，不必覆蓋第一次。

報警裝置可在任何時間進行手動試驗，試驗信息不予傳送、記錄。

b.事故追憶

重要的遙信變位、保護動作發生時，係統自動啟動相關的測量數據的記錄，供係統將來進行事故追憶用。

8）、事件順序記錄、事故追憶、保護定值管理功能。

9）、可對漏電保護裝置完成遙控、遙信、遙調、保護定值的遠方修改整定等。

10）、用戶管理功能，對不同用戶可設置不同管理權限，以確保係統的安全性。係統可根據用戶授權自動允許和禁止其對係統的某些操作，用戶可以鍵入唯一的用戶標識和口令進入係統。一旦用戶登錄到係統後，係統將根據其授權範圍，禁止其對不屬於其授權範圍內的對象的操作和控製，並對用戶在其授權範圍內的對象的各種操作進行計錄。

11）、畫麵顯示和打印，提供功能強大、使用簡潔的圖形係統，可將係統信息以圖形畫麵、曲線、趨勢圖、報表等多種形式表示，並支持打印。支持信息的WEB服務。顯示器上顯示的各種信息將以報告、圖形、聲光等形式及時提供給係統管理人員。

12）、係統可靠性

ZKJ-100礦井低壓電網漏電保護監控係統在工程現場運行具有很高的可靠性。主要設備平均無故障時間大於37000小時，係統總體平均（jun1）無故障時間大於30000小時,每個單元設備的平均維修時間小於3.5小時。

13、時鍾同步，采用GPS衛星同步時鍾保證全係統具有統一的標準時鍾，並具備通過遠動通信設備接收調度時鍾同步的能力。e廣泛的數據獲取和處理功能。軟件開放式的結構，係統可以與廣泛的數據源交換數據。

14、強大的網絡和冗餘功能。軟件完全基於網絡的概念，可運行在基於TCP/IP網絡協議的網上，並可通過Interent功能使數據在任何時候、任何地點暢通無阻。

2.2數據采集和處理功能

通過各個變電所的絕緣監測及漏電保護裝置進行實時數據的采集和處理。實時信息包括：三相電網實時絕緣值水平、各種漏電故障信息、漏電故障性質等信號。漏電保護監控係統通過以上數據采集，產生各種實時數據，供數據庫更新。

3.3數據庫功能

1）ZKJ-100礦井低壓電網漏電保護監控係統使用成熟的數據庫產品，提供相關的數據庫管理工具，可以方便地進行數據庫的創建、編輯、備份、恢複，數據庫分類管理包含如下數據庫：配置數據庫：包含係統運行所需的全部參數的配置信息，存放在係統的商用數據庫中；

2）實時數據庫：以配置數據庫為基礎生成，裝入變電站自動化係統采集的實時數據，其數值能根據運行工況的實時變化而不斷更新，記錄被監控設備的當前狀態；

3）曆史數據庫：對於需要長期保存的重要數據可選定周期存放在數據庫中。曆史數據能存儲不少於兩年的數據；

4）事件數據庫：存放係統所有報警信息的內容和發生時間，包括設備和裝置狀態異常、故障，保護告警，動作，操作員操作、測量值越限，監控係統的硬件、軟件、通信接口和網絡故障；
