1、概述

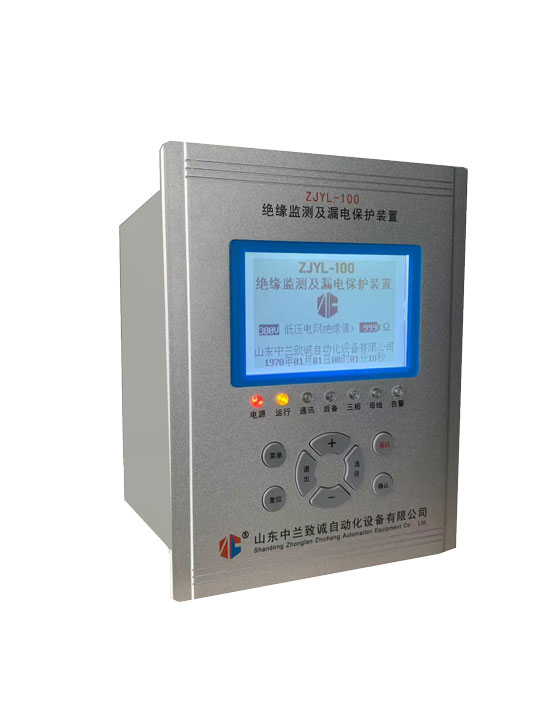

ZJYL-100絕緣監測及漏電保護裝置（以下簡稱漏電保護裝置），是本公司從我國工礦低壓電網安全運行實際需要出發，應用零序基波倍頻相位判別方法和絕緣檢測信號相結合的綜合判別方法進行漏電故障的鑒別。漏電保護裝置整體設計運用EDA和CPLD最新技術，開發專用集成電路作為核心漏電故障判選“MCU”,並且采用先進單片機ARM技術實現低壓電網絕緣水平、各種漏電故障信息的顯示、存儲、聯網通訊等功能。漏電保護裝置能詳細區分是分散性漏電故障還是集中性漏電故障；漏電保護裝置把低壓電網絕緣水平實時監測、母線範圍漏電保護、三相分散性漏電保護、總後備保護多種功能優化集中於一體，是一種具有多種不同功能的低壓電網絕緣監測和漏電保護裝置。

2、適用場所

ZJYL-100漏電保護裝置適用於煤礦無瓦斯、煤塵爆炸性危險場所及非煤礦山等其他類似的地下工業生產部門。額定電壓為0~660V，頻率為50Hz的中性點不接地係統（IT係統）或是中性點經高阻接地係統的三相三線製供三相交流電網中。

3、技術參數

    a.保護裝置工作電壓：85~264AC/100~300DC

    b.保護裝置功耗：<10W（正常工作）， <15W（保護動作）

    c.被監控電網額定電壓：0~690V，50Hz

    d.係統額定電壓範圍：75～110%

    e.工作製：長期工作製

4、被監控電網參數

     a.電網相對地電容：0.1～1.0µF；

5、絕緣監測參數

     a.測量範圍：0~999KΩ

     b.報警值範圍：4~999KΩ（用戶根據監控電網電壓，可調整）

     c.響應時間：<3s

     d.動作類型：信號

6、漏電參數

     a.漏電動作電阻值：1.1KΩ（127V），3.5KΩ（380V），11KΩ（660V）

     b.繼電器動作時間：≤500ms（可調整）

     c.動作類型：動作於跳閘或動作於信號

7、監護範圍

      a.1段低壓母線

8、工作環境

      a.溫度：-5～40℃；

      b.相對濕度：≤95%（+25℃）；

      c.海拔高度：低於2000m；

      d.大氣壓力：80KPa～116KPa；

      e.在無甲烷或煤塵爆炸危險的場所；

      f.無破壞金屬和絕緣材料的腐蝕性氣體的地方；

      g.無滴水的場所；

      h.環境汙染等級為3級；

      i.輸入電壓波形為正弦波；

      j.與垂直安裝傾斜度不超過15°；

      k.應無劇烈振動的場所；

      l.安裝類別為III類。

9、主要功能

（1）、應用零序基波倍頻相位判別方法和絕緣檢測信號相結合的綜合判斷方法進行漏電故障的判選，保護裝置整體設計采EDA技術和複雜可編程邏輯器件（CPLD）及單片機arm微處理技術，保護裝置抗幹擾能力強、選漏速度快。

（2）、具有絕緣監測預警功能，保護裝置能實時監測三相電網對地絕緣值水平（0～999KΩ），當低壓電網絕緣值下降至預警閾值值時，保護裝置發出可見和（或）可聽報警信號，不發出跳閘指令，以便及時進行預防性檢修。

（3）、具有母線單相集中性漏電保護功能，當低壓電網發生了單相集中性漏電故障時，保護裝置能迅速斷開總開關，同時保護裝置通過燈光指示和LCD屏顯示母線發生了單相集中性漏電故障信息。

（4）、具有三相分散性漏電保護功能，當低壓電網發生三相漏電故障時（如380V電網每相對地絕緣水平低於10.5KΩ），保護裝置能迅速切斷開總開關，同時保護裝置通過燈光指示和LCD屏顯示發生了三相分散性漏電故障信息。

（5）、具有總後備保護功能，當母線漏電保護或三相漏電保護功能失效或者拒動，漏電保護裝置延時500ms（動作時間可調整）後使電源進線總開關迅速跳閘。

（6）、具有漏電動作值整定功能，方便用戶對保護裝置漏電動作電阻值的靈敏度進行整定。

（8）、具有絕緣監測預警值整定功能，用戶根據低壓電網實時絕緣水平大小，設置絕緣監測預警的閾值。

（9）、保護裝置具有真實母線漏電試驗功能，檢驗保護裝置是否工作正常。

（10）、保護裝置具有友好的人機交互界麵，LCD屏幕液晶顯示，分級功能菜單，清晰明了，顯示信息齊全。能支持就地或遠程設置保護裝置的各種參數和動作值，可以方便用戶就地或遠程設置保護裝置母線對應的電力調度編號、總後備動作時間、總後備跳閘控製、通訊參數、絕緣監測預警值、漏電故障動作值、音響報警控製等參數的設置。

（11）、保護裝置能存儲100條漏電故障信息記錄，便於用戶查詢故障信息。

（12），保護裝置具有RS485通訊總線接口及Modbus標準規約，便於本保護裝置進行聯網通訊。

（13）、具有漏電故障跳閘功能，保護裝置提供一組常開或常閉觸點用以漏電故障跳閘，跳閘繼電器觸點容量：AC250V/8A  50HZ ，DC30V/3A。
