1、概述

DLX-1型系列零序电流互感器采用ABS工程塑料，环氧树脂灌注，具有良好的抗冲击性、耐腐蚀性、电气绝缘性，特别适合矿山井下恶劣环境中使用，DLX-1型系列互感器结构合理，可根据现场实际情况灵活安装，DLX-1型系列零序电流互感器与系列低压电网绝缘监测保护装置配合使用。

2、使用环境

①海拔高度：≤2000m（高原使用时特殊订货）

②环境温度：-40°℃~+70°℃

③相对湿度：≤90%

3、额定频率、绝缘耐热等级

①50Hz或60Hz

②E级（120°℃）

4、规格

DLX-1系列零序电流互感器有内径80、100、150三种规格

4、使用说明

①适用于0~1140V频率为50Hz的三相交流电缆网络中；

②互感器上面贴有铭牌的面向负荷侧，零序电流信号用双芯屏蔽电缆引出；

③零序电流互感器（DLX-1）棕色线： I_O+、蓝线：I_O-,黄绿线：屏蔽层。

④安装方式：螺装，根据需要固定于开关柜内或防爆馈电开关内断路器的负荷侧。

图1

安装说明

1、将DLX-1型互感器安装到每个需要监护支路断路器的下口（负荷侧）；

2、DLX-1型零序电流互感器上贴有铭牌面面向负荷侧；

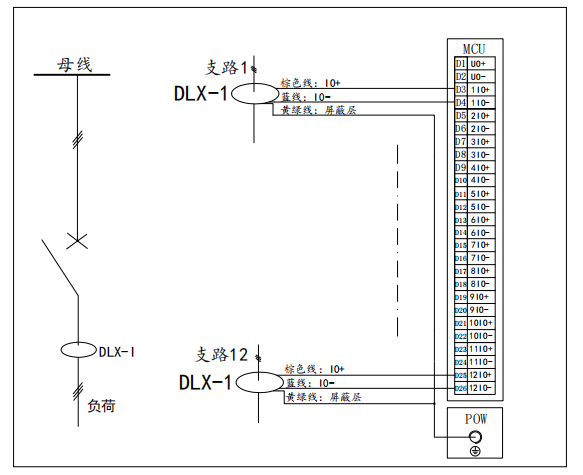

3、DLX-1型零序电流互感器二次引出线棕色线为 IO+、蓝色线为IO-,黄绿线为屏蔽层，引出线长标配为4m±5cm，I0+、I0-零序电流信号接到绝缘监测及漏电保护装置（如图1所示）。

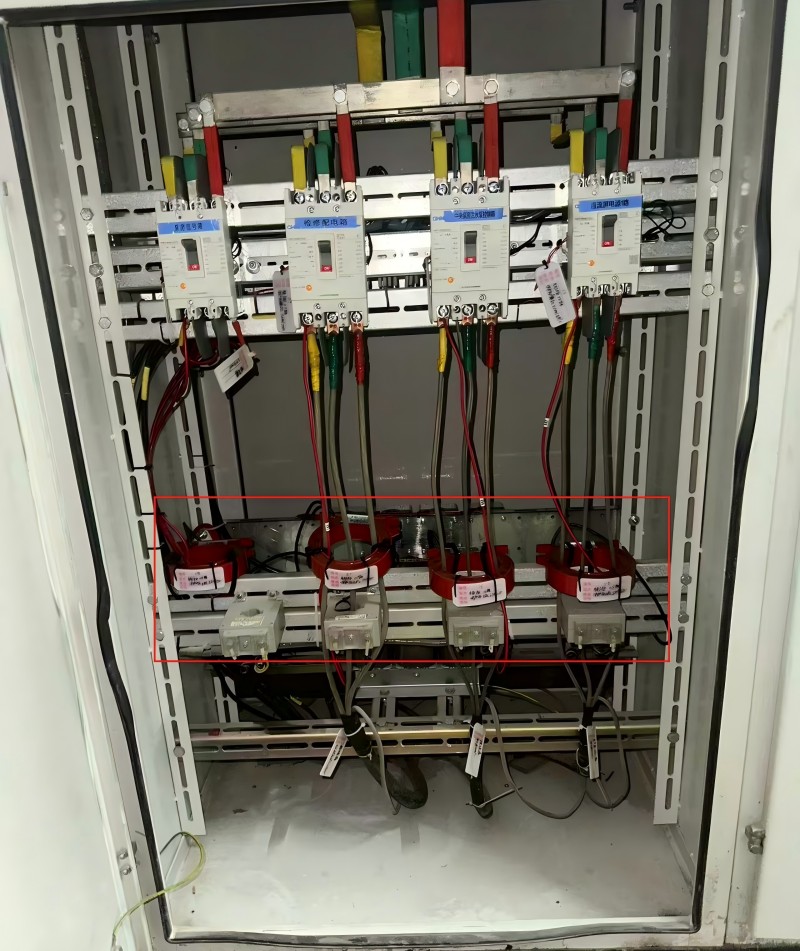

现场安装图

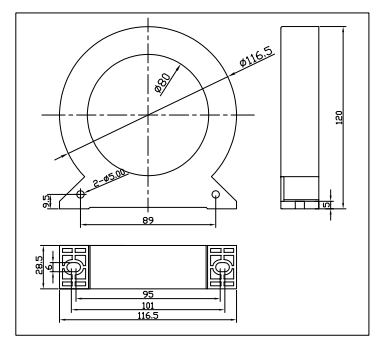

  DLX-1(Φ80)型互感器安装尺寸图

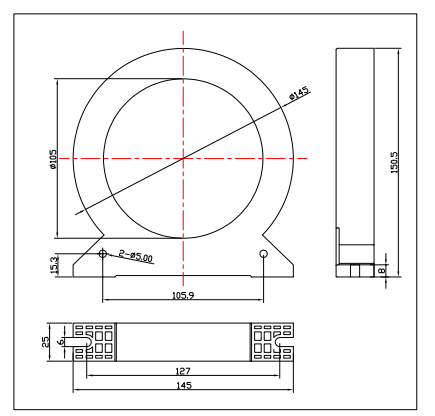

   DLX-1(Φ100)型互感器安装尺寸图

注：1、DLX-1型系列零序电流互感器上贴有铭牌面面向负荷侧，二次引出线棕色线为 IO+、蓝色线为IO-,黄绿线为屏蔽层，引出线长标配为4m±5cm。

       2、互感器二次引出线线长可根据需要定制，请在订货时说明。
